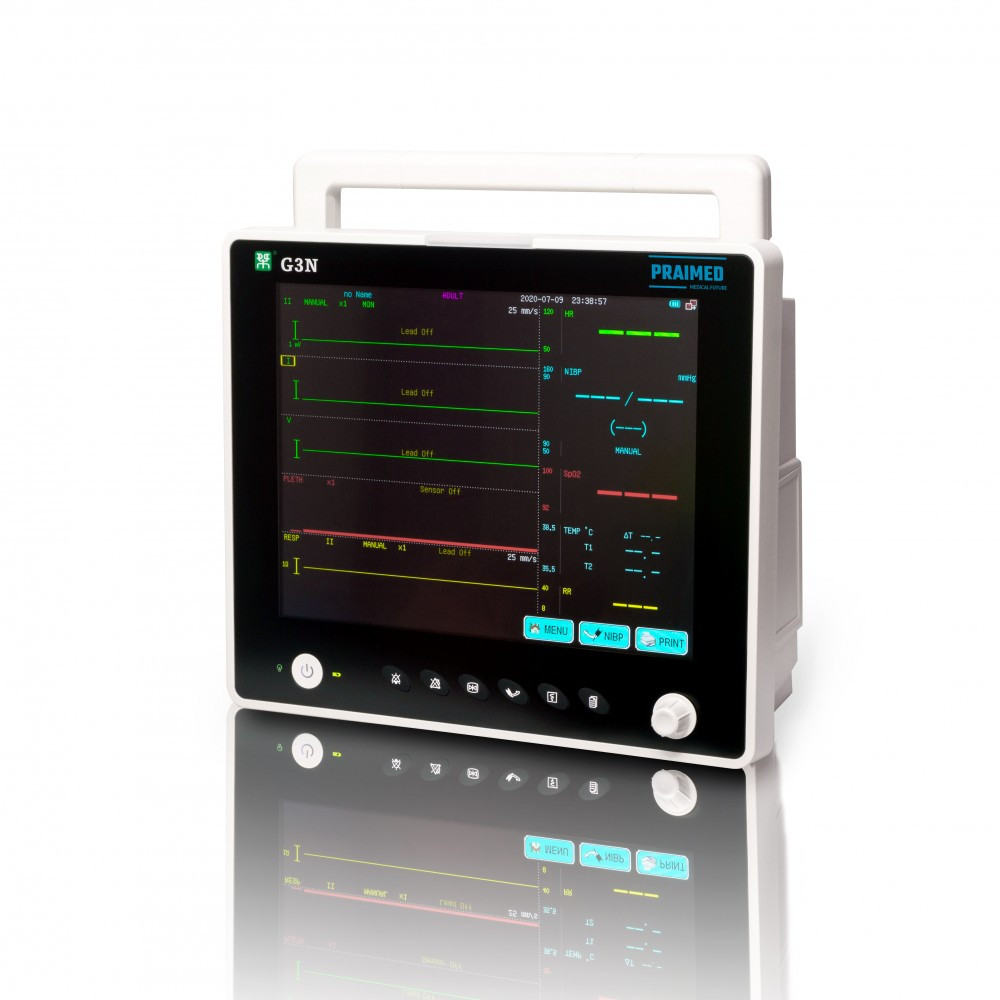

Монітор пацієнта G3N(12.1)

Технічні характеристики

No параметри
1 Електроживлення
1.1 АС стаціонарне електроживлення
1.1.1 Вхідний вольтаж: 100-240В
1.1.2 Частота: 50/60Гц
1.1.3 Потужність: 80ВА
1.1.4 Запобіжник: T1.6AL, 250V, 20×5
1.2 Внутрішня батарея
1.2.1 Кількість батарей: 1 шт.
1.2.2 Тип батареї: літій-іонна батарея
1.2.3 Літій-іонна батарея
1.2.3.1 Номінальний вольтаж: 11.1В
1.2.3.2 Об’єм: 4400 mAh
1.2.3.3 Час використання без необхідності підзарядки: >2 годин
1.2.3.4 Час зарядження батареї: 20 годин
2 Обладнання
2.1 Дисплей
2.1.1 Тип: кольоровий TFT LCD
2.1.2 Розмір, діагональ: 12.1’’
2.1.3 Роздільна здатність: 800*600 пікселів
2.2 Система оповіщення
2.2.1 LED індикація
2.2.1.1 Індикатор системи: 1 (червоний або жовтий)
2.2.1.2 Індикатор живлення: 1 (зелений)
2.2.1.3 Індикатор заряду: 1 (зелений)
2.2.2 Аудіо індикація

2.2.2.1

Аудіо оповіщення при наступних випадках:
• Порушення тону серцебиття;
• Порушення тону пульсу
2.2.2.2 Система підтримує «падіння тону» та багаторівневу функцію тону

No параметри
2.3 Контроль
2.3.1 Набалдашники: 3 (миша з прокруткою, набалдашник налаштування яскравості та окремий для налаштування
гучності)
2.3.2 Кнопки: 7 (кнопка живлення, кнопка «тиші», кнопка тривоги, кнопка «призупинення», NIBP, кнопка меню та
кнопка друку)
2.4 Інтерфейс
2.4.1 Для електроживлення: 1 АС конектор
2.4.2 Для виміру параметрів: ECG, RESP, NIBP, SpO2, TEMP1, TEMP2, IBP1, IBP2, CO2
2.4.3 Загальні: 1 стандартний RJ45 інтернет конектор, 1 стандартний кольоровий VGA конектор монітора, 1
конектор для принтера, 1 еквіпотенціальний конектор для заземлення
3 Система зберігання інформації
3.1 Тренд: ≥24 годин
3.2 ARR події: 60 ARR подій, сигнали з датчиків 10 секунд
3.3 Замороження сигналів з датчиків: усі відображені та виміряні значення можуть бути збережені
4 ЕКГ

4.1

Тип відведення:
• 3-відведення: І, ІІ, ІІІ;
• 5-відведень: І, ІІ, ІІІ, aVR, aVL, aVF та V

4.2

Частота:
• Режим фільтрації: 0.5 – 40Гц;
• Режим без фільтрації: 0.01 – 100Гц
4.3 Чутливість: 2.5 mm/mV (*1/4), 5 mm/mV (*1/2), 10 mm/mV (*1), 20 mm/mV (*2), 40 mm/mV (*4) та автоматична
4.4 Вхідний імпеданс: 5Ω
4.5 Лінійність відображення: відповідно до ±15 мм у вертикальній площині, помилка не більше ніж ±10%
4.6 Час відновлення після дефібриляції: 5 секунд

4.7

ESU захист:
• Наскрізний режим: 300Ватт;
• Простійний режим: 100Ватт;
• Час відновлення: не більше ніж 10 секунд

No параметри
4.8 Частота серцебиття (HR)
4.8.1 Діапазон вимірювання: 15 – 300 ударів на хвилину
4.8.2 Точність вимірювання: ±1 удар на хвилину або ±1% (в залежності від більшого значення)
4.8.3 Роздільна здатність: 1 удар на хвилину

4.8.4

Ліміт оповіщення та робочий відхил:
• Високий: 60 – 400 ударів на хвилину, робоче відхилення: ±10%;
• Низький: 10 – 200 ударів на хвилину, робоче відхилення: ±10%;

4.8.5

Стандартний ліміт оповіщення:
• Дорослий: високий/низький: 120/50 ударів на хвилину;
• Педіатричний: високий/низький: 160/75 ударів на хвилину;
• Неонатальний: високий/низький: 200/100 ударів на хвилину
4.9 ST сегмент
4.9.1 Діапазон вимірювання: -2.0 – +2.0 mV
4.9.2 Точність вимірювання: ±0.02 mV або ±5% (в залежності від більшого показника)
4.9.3 Роздільна здатність: 0.01 mV
5 SpO2
5.1 Діапазон вимірювання: 0 – 100%

5.2

Точність вимірювання:
• За 70-100%: ±3%;
• При 0 – 69%: довільно
5.3 Максимальна інтенсивність випромінення: 1200 mcd
6 Синхронізація дефібриляції
6.1 Найбільша затримка: 35 мілісекунд

6.2

Ампераж:
• Високий рівень при 3.5 – 5В макс. вихідний 1мА;
• Низький рівень при <0.5В макс. вхідний 5мА
6.3 Ширина пульсу: 100 ±10%
6.4 Вихідний імпеданс: 50Ω
6.5 Час підняття та падіння: 3 мілісекунди
