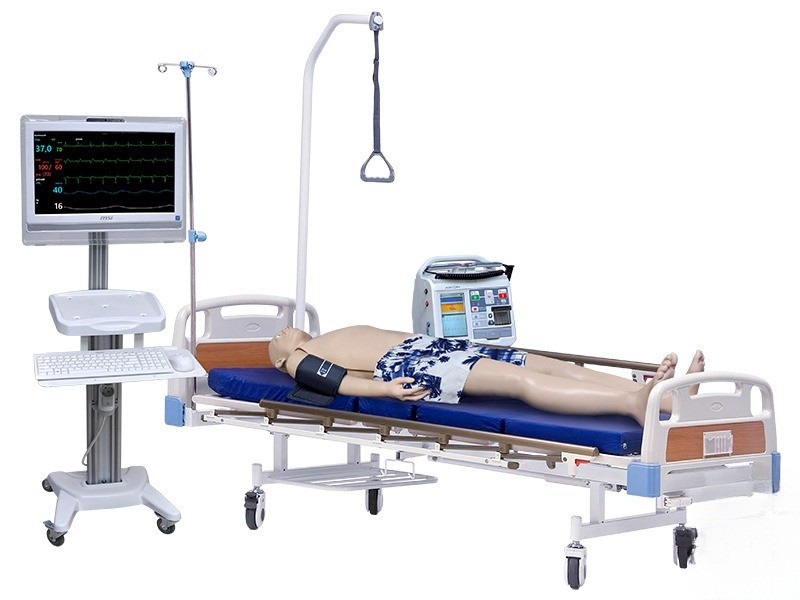

Многофункциональный робот-симулятор пациента с системой мониторинга основных жизненных показателей

Тренажер предназначен для отработки практических навыков в рамках программы первичной аккредитации по специальности "Терапия" для станции "Экстренная медицинская помощь" и имеет следующие технические характеристики:

• Робот-тренажёр является моделью реального человека.
• Имитация кожи человека.
• Анатомическая лицевая маска, выполненная из эластичного полиуретана, полностью визуально и тактильно создает имитацию кожи реального человека, что позволяет проводить мероприятия по выведению нижней челюсти и прижатию крыльев носа при проведении мероприятий по СЛР.
• Накладные травмы и ранения различной степени тяжести  с возможностью замены и установки на любую часть тела робота-тренажера для отработки первичных навыков оказания первой помощи.
• Управление работой тренажера осуществляется с компьютера.

Тренажер позволяет произвести оценку состояния пациента на первоначальном этапе и отработать навыки экстренной помощи:

• оценка проходимости дыхательных путей,
• оценка дыхания, сатурации (функции легких),
• оценка кровообращения (пульс, давление, ЭКГ),
• общая оценка (кожные покровы, конечности, спина).
• оказание медицинской помощи на данном этапе.
• активное участие всех членов команды для одновременного проведения нескольких процедур (например, мониторинг, внутривенный доступ, ИВЛ и т.п.).
• эффективный обмен информацией о состоянии больного и принятой тактике лечения.
• стабилизация состояния пациента для проведения полной оценки его статуса.
• постоянный мониторинг результатов лечения.
• постоянная поддержка жизненно-важных функций пациента.
• принятие решения о необходимости привлечения дополнительной помощи.

Реализованные функциональные особенности:

• Имитация дыхательных звуков и шумов.
• Визуализация экскурсии грудной клетки.
• Снятие электрокардиограммы реальным электрокардиографом с библиотекой различных патологий.
• Вывод параметров пациента, включая артериальное давление и температуру тела, на прикроватный монитор.
• Зрачки автоматически реагируют на свет.
• Моргание глаз.
• Имитация цианоза носогубного треугольника.
• Манекен способен воспроизводить отдельные междометия, хрипы, кашель, призывы о помощи.
• Пульс прощупывается в 6 точках – билатерально.
• Измерение артериального давления.
• Аускультация звуков дыхания и сердцебиения.
• Выполнение сердечно-лёгочной реанимации.
• Выполнение внутривенных инъекций.
• Автоматическая реакция на инъекции (фиксируется на моноблоке посредством считывания пин-кода).
• Имитация потоотделения в лобной области.
• Имитация изменения капиллярного наполнения и температуры кожных покровов на прикроватном мониторе.
• Имитация показателей сатурации, ЧСС через симуляционный пульсоксиметр.

Применяется реальный электрокардиограф одно/трёхканальный ЭК1Т-1/3-07 "Аксион" с микропроцессорным управлением и автоматической обработкой ЭКГ, предназначенный для измерения и графической регистрации биоэлектрических потенциалов сердца с целью диагностики состояния сердечно-сосудистой системы человека в медицинских учреждениях и при оказании медицинской помощи на дому. Электрокардиограф имеет следующие режимы работы: самотестирование; установка; ручная регистрация электрокардиограммы (ЭКГ); автоматическая регистрация ЭКГ; запись ЭКГ в память; копирование ЭКГ из памяти; передача ЭКГ в персональный компьютер; вывод ЭКГ через встроенный термопринтер.

Ритмы, регистрируемые аппаратом ЭКГ:

• Ранняя экстрасистола (политопные предсердные экстрасистолы)
• Синусная аритмия
• Трепетание предсердий
• Фибрилляция предсердий низкой амплитуды
• Фибрилляция предсердий высокой амплитуды
• АВ-блокада I степени
• АВ-блокада II степени (АВ-блокада II степени типа Мобитц I)
• Предсердные паузы более 2,5 с
• Желудочковая монофокальная экстрасистолия
• Желудочковая мультифокальная экстрасистолия
• Желудочковый ритм(желудочковая экстрасистолия)
• Бигемения (желудочковая экстрасистолия по типу бигеминии)
• Феномен R-зубец в T-зубце (вставочная ранняя желудочковая экстрасистолия типа «R» на «T»)
• Желудочковая экстрасистолия (парные желудочковые экстрасистолы, полиморфные)
• Неустойчивые сокращения (пробежка неустойчивой желудочковой тахикардии)
• Тахикардия (тахикардия с широким QRS-комплексом)
• Фибрилляция желудочков
• Подъем ST-сегмента
• Депрессия ST-сегмента

Реализованные сценарии:

• острый коронарный синдром, кардиогенный шок;
• острый коронарный синдром, отёк лёгких;
• анафилактический шок;
• внутреннее кровотечение
• бронхиальная астма;
• желудочковая тахикардия;
• ОКС без подъема ST, нестабильная стенокардия
• острый коронарный синдром (ИМ) с подъемом сегмента ST
• отек легких, гипертонический криз
• ТЭЛА
• Отравление органофосфатами;
• фибрилляция желудочков.

Анатомические ориентиры, определяемые при пальпации:

• мечевидный отросток грудины,
• реберные дуги.

Визуальные ориентиры:

• пупок,
• соски.

Мультимедийное программное обеспечение разработано на базе платформы Windows с интуитивным интерфейсом, не требующим дополнительного обучения для пользователей любого уровня подготовки. Помимо вывода информации о ходе выполнения реанимационных мероприятий, производимых на роботе-тренажере, программа систематизирует и отображает ошибки, допущенные в ходе тренировки.

Функциональные особенности робота-тренажёра:

• работа от сети 220 В;
• работа по беспроводному каналу связи.

Комплект поставки:

1. Манекен, имитирующий тело человека (верхняя часть торса манекена с головой и руками, нижняя часть торса манекена с ногами)
2. Санитарная салфетка для проведения искусственной вентиляции лёгких (100 шт.)
3. Лубрикант
4. Учебная маска с односторонним клапаном (10 шт.)
5. Стойка аппаратная
6. Подставка с препаратами
7. Симулятор дефибриллятора монитора
8. Электрокардиограф
9. Пульсоксиметр
10. Мешок Амбу
11. Небулайзер
12. Моноблок
13. Ноутбук
14. Радионяня с зарядным устройством
15. Роутер
16. Кровать медицинская
17. Симуляционный телефон с голосовой поддержкой
18. Блок питания для симуляционного телефона 12-14в
19. Блок питания 12-14 В для питания робота тренажера
20. Сканер штрихкода
21. Фонедоскоп
22. Зарядное устройство для фонедоскопа
23. Мультимедийное программное обеспечение на электронном носителе информации
24. Комплект травм
25. Мужское нижнее белье

Материал:

Поливинилхлорид 3 мм, двухкомпонентный пластик холодного отверждения, силикон, полиуретан

Габариты, мм:

Манекен: 1920 х 500 х 280

Вес, кг:

50

Документация:

1. Паспорт изделия
2. Руководство по эксплуатации
